Kako odabrati magnetnu žicu?

Sažetak

Magnetna žicaje kritična komponenta u motorima, transformatorima, induktorima i širokom rasponu elektromagnetskih uređaja. Međutim, mnogi se kupci suočavaju s ponavljajućim izazovima kao što su kvar izolacije, nedosljedna vodljivost, pregrijavanje i poteškoće u usklađivanju specifikacija žice s primjenama u stvarnom svijetu. Ovaj članak pruža strukturiran i praktičan vodič za odabir magnetske žice, proizvodna razmatranja, izolacijske sustave i zahtjeve specifične za primjenu. Razumijevanjem ovih čimbenika inženjeri, kupci i donositelji odluka mogu smanjiti rizike performansi, produžiti životni vijek proizvoda i poboljšati ukupnu pouzdanost sustava.

Obris

• Razumijevanje što je magnetna žica
• Uobičajene muke kupaca pri odabiru magnetne žice
• Ključni tehnički parametri koji su bitni
• Vrste izolacije i razlike u izvedbi
• Vodič za odabir temeljen na primjeni
• Kontrola kvalitete i razmatranja proizvodnje
• Tablica usporedbe tipičnih opcija magnetne žice
• Često postavljana pitanja
• Zaključak i poslovna suradnja

Sadržaj

• Što je magnetna žica?
• Zašto odabir magnetne žice često ne uspijeva
• Kritični parametri za procjenu
• Objašnjenje izolacijskih sustava
• Odabir magnetne žice prema primjeni
• Proizvodnja i osiguranje kvalitete
• Tablica usporedbe proizvoda
• FAQ

Što je magnetna žica?

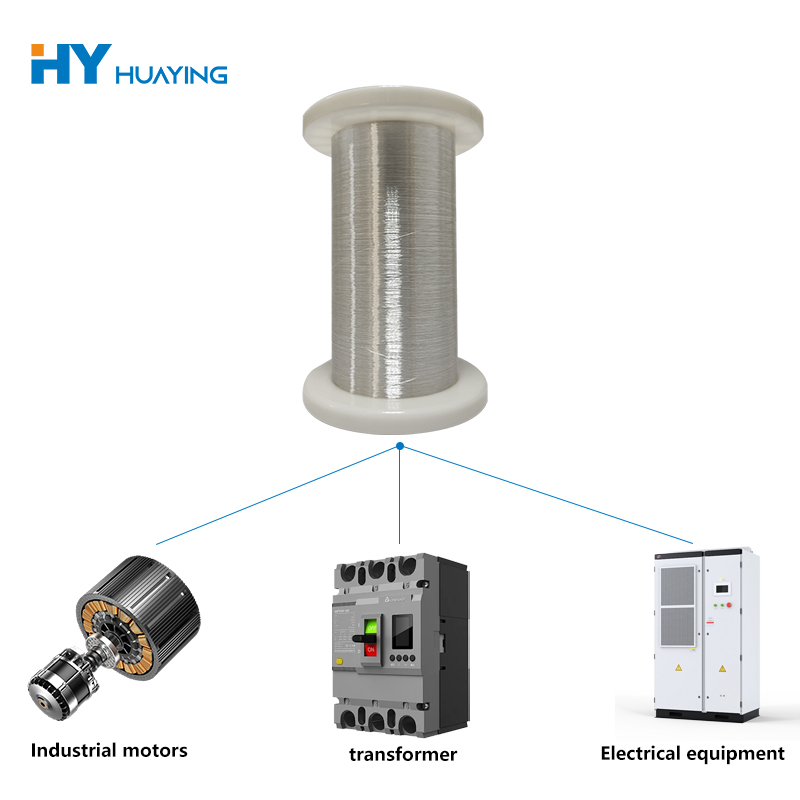

Magnetna žica, također poznata kao emajlirana žica, je električni vodič koji se obično izrađuje od bakra ili aluminija i presvučen tankim slojem izolacijske emajla. Za razliku od obične izolirane žice, magnetna žica dizajnirana je za maksimiziranje učinkovitosti vodljivosti uz održavanje električne izolacije između zavoja u čvrsto namotanim zavojnicama.

Naširoko se koristi u elektromotorima, transformatorima, generatorima, relejima, solenoidima i induktorima. Izolacijski sloj igra odlučujuću ulogu u toplinskoj otpornosti, kemijskoj stabilnosti i mehaničkoj izdržljivosti, izravno utječući na vijek trajanja konačnog proizvoda.

Zašto odabir magnetne žice često ne uspijeva

Mnogi radni kvarovi povezani s magnetskom žicom nisu uzrokovani samim vodičem, već netočnom specifikacijom ili nerazumijevanjem zahtjeva primjene. Uobičajene bolne točke uključuju:

• Pucanje izolacije zbog nedovoljne toplinske klase
• Pregrijavanje uzrokovano premalim promjerom vodiča
• Smanjena učinkovitost zbog loše glatkoće površine
• Nekompatibilnost s impregnacijskim lakovima ili smolama
• Prijevremeni kvar u uvjetima visoke frekvencije

Ovi se problemi često javljaju kada se odluke o kupnji temelje isključivo na cijeni, a ne na usklađivanju performansi.

Kritični parametri za procjenu

Odabir magnetske žice zahtijeva sustavnu procjenu nekoliko tehničkih parametara:

• Materijal vodiča:Bakar nudi veću vodljivost, dok aluminij pruža prednost u težini i cijeni.
• Promjer žice:Određuje nosivost struje i stvaranje topline.
• Toplinska klasa:Označava maksimalnu radnu temperaturu, obično u rasponu od klase 130 do klase 220.
• Debljina izolacije:Uravnotežuje električnu sigurnost s učinkovitošću namotaja.
• Probojni napon:Mjeri pouzdanost izolacije pod električnim naprezanjem.

Objašnjenje izolacijskih sustava

Premaz od emajla ključna je značajka magnetne žice. Različiti izolacijski sustavi dizajnirani su za ispunjavanje specifičnih toplinskih i mehaničkih zahtjeva:

• Poliuretan:Izvrsna sposobnost lemljenja i fleksibilnost, pogodna za elektroniku i male motore.
• Poliester:Uravnotežena mehanička čvrstoća i otpornost na toplinu.
• Poliesterimid:Povećana toplinska izdržljivost za industrijske motore.
• Poliamid-imid:Vrhunska otpornost na toplinu, kemikalije i abraziju.

Odabir pogrešne izolacije može dovesti do kvara izolacije čak i ako je veličina vodiča ispravna.

Odabir magnetne žice prema primjeni

Kontekst aplikacije uvijek bi trebao pokretati odabir magnetne žice:

• transformatori:Zahtijevaju stabilnu dielektričnu čvrstoću i kompatibilnost s izolacijskim uljima ili smolama.
• Električni motori:Zahtijevaju visoku toplinsku izdržljivost i mehaničku robusnost.
• Visokofrekventni uređaji:Iskoristite prednosti glatke površine i dosljedne debljine izolacije.
• Automobilske komponente:Zahtijeva otpornost na vibracije, promjene temperature i kemikalije.

Ispunjavanje ovih zahtjeva smanjuje vrijeme zastoja i troškove održavanja.

Proizvodnja i osiguranje kvalitete

Pouzdana izvedba magnetne žice uvelike ovisi o preciznosti proizvodnje. Ključni pokazatelji kvalitete uključuju:

• Jednoličan premaz emajla bez rupica
• Stabilna tolerancija promjera vodiča
• Konzistentno prianjanje između cakline i vodiča
• Rigorozno ispitivanje istezanja, toplinskog udara i dielektrične čvrstoće

Napredne proizvodne linije i strogi procesi inspekcije ključni su za osiguranje dugoročne pouzdanosti.

Tablica usporedbe tipične magnetske žice

Često postavljana pitanja

P: Kako toplinska klasa utječe na vijek trajanja magnetne žice?
Viša toplinska klasa omogućuje siguran rad žice na povišenim temperaturama, značajno smanjujući degradaciju izolacije.

P: Može li se magnetna žica prilagoditi za određene primjene?
Da, parametri kao što su vrsta izolacije, debljina i materijal vodiča mogu se prilagoditi potrebama primjene.

P: Je li deblja izolacija uvijek bolja?
Nije nužno. Pretjerana izolacija može smanjiti učinkovitost punjenja utora i utjecati na elektromagnetske performanse.

Zaključak i suradnja

Odabir prave magnetske žice tehnička je odluka koja izravno utječe na pouzdanost, učinkovitost i sigurnost proizvoda. Jasno razumijevanje materijala vodiča, izolacijskih sustava i zahtjeva za primjenu pomaže u sprječavanju skupih kvarova i osigurava dugoročnu stabilnost performansi.

Huizhou Huaying Electronic Technology Co., Ltd.nudi sveobuhvatan raspon rješenja za magnetnu žicu dizajniranih za zadovoljavanje različitih industrijskih i komercijalnih potreba. Za prilagođene preporuke i pouzdanu opskrbu,kontaktirajte nasdanas kako bismo razgovarali o vašim specifičnim zahtjevima za prijavu i istražili mogućnosti dugoročne suradnje.
