Kako troslojna emajlirana žica može poboljšati električnu izolaciju i učinkovitost namota

Huaying, specijalizirani proizvođač izolirane žice, razvijaTroslojna emajlirana žicaza primjene koje zahtijevaju pouzdanu električnu izolaciju, dosljednu vodljivost i preciznu izvedbu namota. Razumijevanje njegove konstrukcije, procesa proizvodnje i kriterija odabira pomaže inženjerima i timovima za nabavu da odaberu prikladnu žicu za kompaktnu električnu i elektroničku opremu.

Troslojna emajlirana žica dizajnirana je za kombiniranje električne vodljivosti s više zaštitnih izolacijskih slojeva. Njegova izvedba ovisi o dimenzijama vodiča, materijalima premaza, debljini izolacije, adheziji i konzistenciji proizvodnje. Za inženjere koji projektiraju transformatore, induktore, zavojnice i druge elektromagnetske komponente, ove karakteristike utječu na učinkovitost namota, električnu pouzdanost i dugoročnu radnu stabilnost. Ovaj vodič objašnjava principe rada, ključne prednosti, proizvodna razmatranja, scenarije primjene i čimbenike kupnje povezane s troslojnom izoliranom žicom za namotavanje. Također predstavlja proizvodne mogućnosti Huayinga i nudi praktična pitanja koja kupci trebaju postaviti prije odabira specifikacije žice.

Sadržaj

1. Što je troslojna emajlirana žica?
2. Kako funkcionira njegova struktura i sastav materijala?
3. Koje su glavne prednosti izvedbe?
4. Kako se proizvodi troslojna emajlirana žica?
5. Gdje se koristi troslojna emajlirana žica?
6. Kako uspoređivati ​​specifikacije žice?
7. Kako bi kupci trebali odabrati pravu žicu?
8. Što biste trebali znati o Huayingu?
9. Često postavljana pitanja
10. Zaključak

1. Što je troslojna emajlirana žica?

Troslojna emajlirana žica je vodljiva žica dizajnirana s višestrukim izolacijskim premazima ili slojevima koji pomažu u električnoj izolaciji vodiča od okolnih komponenti. Ovisno o dizajnu proizvoda, vodič može biti izrađen od bakra ili drugog specificiranog vodljivog materijala, dok se izolacijski sustav odabire prema električnim, toplinskim i mehaničkim zahtjevima.

Za razliku od vodiča zaštićenog jednim premazom, troslojni dizajn izolacije pruža višestruke zaštitne barijere. Ova konstrukcija može poboljšati pouzdanost izolacije i pomoći proizvođačima u razvoju kompaktnih elektromagnetskih komponenti gdje je prostor za namotavanje ograničen.

Pojam se ne smije brkati sa svakom vrstom trostruko izolirane žice. Emajlirana žica za namotavanje i trostruko izolirana žica mogu imati različite sustave premaza, metode konstrukcije i zahtjeve sukladnosti. Kupci bi stoga trebali provjeriti točnu strukturu proizvoda, a ne pretpostaviti da sve troslojne žice dijele identične karakteristike.

Za više informacija o dostupnom proizvodu posjetite stranicu proizvoda Huaying troslojne emajlirane žice.

2. Kako funkcionira njegova struktura i sastav materijala?

Učinkovitost troslojne žice za namatanje ovisi o tome kako vodič i izolacijski sustav rade zajedno. Svaka komponenta doprinosi ukupnim električnim i mehaničkim karakteristikama žice.

• Vodljiva jezgra:Provodi električnu struju kroz namot. Materijal vodiča, dimenzije poprečnog presjeka i konfiguracija žice utječu na električni otpor i sposobnost provođenja struje.
• Primarni izolacijski sloj:Pruža početnu električnu barijeru između vodiča i susjednih zavoja ili komponenti.
• Srednji sloj izolacije:Dodaje još jednu zaštitnu barijeru i doprinosi ukupnom izolacijskom sustavu.
• Vanjski izolacijski sloj:Pomaže u zaštiti temeljnih slojeva tijekom rukovanja, namotavanja i sastavljanja, ovisno o svojstvima materijala.

Stvarni sastav ovisi o specifikaciji proizvoda. Informacije o proizvodu tvrtke Huaying opisuju proces proizvodnje koji uključuje poliamidnu foliju, visokoizolacijski premaz u spreju i staklena vlakna. Kupci bi trebali potvrditi točan redoslijed materijala i konstrukciju za odabrani model prije nego što ga ugrade u dizajn.

Posebno je važna debljina izolacije. Pretjerano tanka izolacija možda neće zadovoljiti tražene dielektrične karakteristike, dok nepotrebno debela izolacija može povećati promjer gotove žice i smanjiti prostor dostupan za namotavanje. Uravnoteženi dizajn podržava i električnu pouzdanost i učinkovito pakiranje komponenti.

3. Koje su glavne prednosti izvedbe?

Pouzdana električna izolacija

Višestruki izolacijski slojevi mogu pružiti dodatnu zaštitu od električnog kontakta između susjednih vodiča i okolnih komponenti. Stvarna dielektrična čvrstoća ovisi o izolacijskim materijalima, debljini, kvaliteti proizvodnje i uvjetima ispitivanja. Inženjeri bi trebali potvrditi potrebni podnosivi napon i primjenjive standarde prije nego što odobre žicu za sigurnosno kritičnu opremu.

Potencijal za kompaktne dizajne namota

Tamo gdje izolacijski sustav zadovoljava električne zahtjeve aplikacije, pažljivo optimizirana konstrukcija žice može pomoći u smanjenju potrebe za dodatnim izolacijskim materijalima. Rezultirajuća ušteda prostora ovisi o dizajnu komponente i specifičnim zahtjevima za izolaciju; ne bi se trebali pretpostaviti bez pregleda relevantnih standarda.

Dosljedna kvaliteta proizvodnje

Uniformne dimenzije vodiča i izolacijski premazi podržavaju predvidljivo ponašanje namota. Defekti premaza, nedosljedni promjeri ili loše prianjanje mogu stvoriti probleme tijekom automatskog namatanja i mogu utjecati na pouzdanost gotove komponente.

Dugoročna razmatranja troškova

Izbor žice trebao bi biti veći od početne nabavne cijene. Dosljedna kvaliteta može pomoći u smanjenju grešaka u proizvodnji, prerade i održavanja povezanih s kvarovima povezanim s izolacijom. Stvarna troškovna korist ovisi o uvjetima primjene, vijeku trajanja proizvoda, učinku proizvodnje i kvaliteti alternativnih materijala koji se ocjenjuju.

Ove su pogodnosti uvjetovane odabirom odgovarajuće specifikacije i provjerom njezine izvedbe. Bez dizajna izolacije uklanja se potreba za odgovarajućom električnom zaštitom, testiranjem i dizajnom sigurne opreme.

4. Kako se proizvodi troslojna emajlirana žica?

Dosljednost proizvodnje je bitna jer vodič i izolacija moraju ostati jednolični duž duljine gotove žice. Huaying opisuje nekoliko važnih faza u svom proizvodnom procesu.

1. Crtanje žice:Vodljivi materijal se izvlači na tražene dimenzije. Kvaliteta površine i dosljednost dimenzija važni su za naknadne operacije premazivanja.
2. žarenje:Kontrolirana toplinska obrada može prilagoditi mehanička svojstva vodiča, pomažući mu da postigne karakteristike potrebne za namatanje i daljnju obradu.
3. Primjena izolacije:Premazi ili izolacijski materijali nanose se prema navedenoj konstrukciji proizvoda. Ujednačena pokrivenost pomaže ograničiti tanke mrlje i druge potencijalne nedostatke.
4. Kontrola debljine:Proizvođač kontrolira dimenzije izolacije kako bi postigao traženi završni promjer i električnu izvedbu.
5. Stvrdnjavanje:Gdje sustav premaza zahtijeva stvrdnjavanje, kontrolirana obrada pomaže u razvoju željenih svojstava premaza i adhezije.
6. Završna inspekcija:Odgovarajuće dimenzionalne, vizualne, električne i mehaničke provjere pomažu u provjeri sukladnosti sa specifikacijom proizvoda.

Huayingova stranica proizvoda izvještava o točnosti kontrole debljine od ±0,005 mm za opisani postupak premazivanja. Kupci bi trebali potvrditi referencu mjerenja, primjenjivi model i metodu pregleda kada ovu brojku koriste kao zahtjev za nabavu.

Za inženjerske timove najkorisnija dokumentacija o kvaliteti uključuje definiranu specifikaciju proizvoda, kriterije inspekcije, informacije o sljedivosti gdje su dostupne i rezultate ispitivanja relevantne za namjeravanu primjenu.

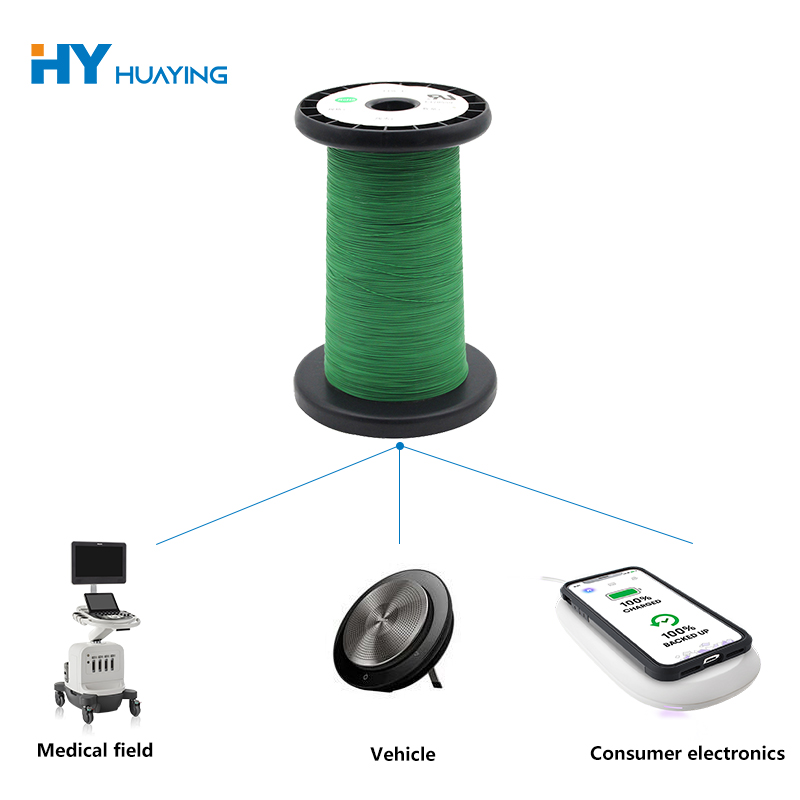

5. Gdje se koristi troslojna emajlirana žica?

Troslojna izolirana žica za namotavanje može se uzeti u obzir za električne i elektroničke proizvode u kojima su važni pouzdanost izolacije, kompaktni namot i dosljedna vodljivost. Prikladnost ovisi o stvarnim specifikacijama žice i uvjetima rada opreme.

• transformatori:Vodiči namota moraju ispunjavati zahtjeve komponente u pogledu napona, temperature, izolacije i dimenzija.
• Induktori i prigušnice:Odgovarajuća žica za namotavanje podržava dizajne magnetskih komponenti koje se koriste u strujnim krugovima za pretvorbu i filtriranje.
• Preklopni izvori napajanja:Karakteristike izolacije i vodiča moraju biti kompatibilne s frekvencijom preklapanja, naponskim opterećenjem, toplinskim uvjetima i primjenjivim sigurnosnim zahtjevima.
• Elektronička oprema:Kompaktni energetski moduli i drugi električni sklopovi mogu imati koristi od žice za namotavanje odabrane za ograničen prostor za ugradnju.
• Industrijski električni sustavi:Prilagođene komponente namota zahtijevaju specifikacije žice usklađene s njihovim radnim ciklusima i uvjetima okoline.

Prije odabira žice za bilo koju od ovih primjena, inženjeri bi trebali procijeniti porast temperature, električno naprezanje, napetost namota, radnu frekvenciju, izloženost vlazi i relevantne zahtjeve certifikacije. Prikladnost proizvoda za jedan transformator ili napajanje ne utvrđuje automatski prikladnost za svaki dizajn.

6. Kako uspoređivati ​​specifikacije žice?

Usporedba specifikacija pouzdanija je od odabira žice samo na temelju naziva proizvoda. Sljedeća tablica sažima glavne parametre koje bi kupci trebali pregledati.

Huaying objavljuje primjere konfiguracija vodiča, ciljane ukupne promjere i vrijednosti otpora vodiča na svojoj stranici proizvoda. Budući da su vrijednosti specifične za model, kupci bi trebali pogledati izvornu tablicu specifikacija i zatražiti potvrdu prije korištenja bilo koje brojke u inženjerskim izračunima.

Referenca: Specifikacije troslojne emajlirane žice tvrtke Huaying.

7. Kako bi kupci trebali odabrati pravu žicu?

Odabir ispravne žice počinje primjenom, a ne općom tvrdnjom o učinku izolacije. Timovi za nabavu i inženjeri dizajna mogu koristiti sljedeći kontrolni popis kako bi suzili izbor odgovarajućih opcija.

• Definirajte električne zahtjeve:Navedite radni napon, očekivanu struju, frekvenciju, zahtjeve za otpornost na dielektrik i prihvatljivi otpor.
• Potvrdite toplinske uvjete:Odredite očekivanu radnu temperaturu, porast temperature, način hlađenja i radni ciklus.
• Provjerite ograničenja namota:Odredite raspoloživi prozor za namatanje, potrebni gotovi promjer, radijus savijanja i ograničenja proizvodne opreme.
• Provjerite izolacijski sustav:Zatražite pojedinosti o materijalima slojeva, tolerancijama debljine, adheziji i relevantnim metodama električnog ispitivanja.
• Pregledajte potrebe usklađenosti:Identificirajte standarde i odobrenja potrebna za tržište gotove opreme i odredišta.
• Procijenite dosljednost proizvodnje:Raspitajte se o inspekcijskim postupcima, dosljednosti serije, pakiranju i dokumentaciji o sljedivosti.
• Zatražite uzorke kada je to potrebno:Ispitajte uzorak žice koristeći stvarni postupak namotavanja i dizajn komponente prije nego što odobrite serijsku proizvodnju.

Jasan tehnički upit trebao bi uključivati ​​crteže ili dimenzionalne ciljeve, godišnju ili serijsku potražnju, radne uvjete, potrebne standarde i sva posebna pakiranja ili očekivanja isporuke. Ove informacije pomažu dobavljaču da odredi je li postojeći model prikladan ili je potrebna procjena prilagođene specifikacije.

8. Što biste trebali znati o Huayingu?

Huizhou Huaying Electronic Technology Co., Ltd. isporučuje proizvode s izoliranom žicom i opisuje svoju usmjerenost na razvoj proizvoda, kvalitetu proizvodnje i korisničku podršku. Prema podacima o proizvodu tvrtke, proizvodni proces troslojne emajlirane žice uključuje izvlačenje žice, žarenje, primjenu izolacije, kontrolirano stvrdnjavanje i kontrolu dimenzija.

Tvrtka također izvješćuje da ima više od 10 patenata i tim za istraživanje i razvoj od preko 20 ljudi. Ove brojke koje je objavila tvrtka pružaju pozadinu njegovih navedenih razvojnih sposobnosti, ali kupci bi trebali zatražiti relevantnu dokumentaciju kada su vlasništvo nad patentom, tehničke kvalifikacije ili drugi dokazi potrebni za odobrenje dobavljača.

Prilikom ocjenjivanja Huayinga ili drugog dobavljača žice, timovi za nabavu trebali bi uzeti u obzir više od vjerodajnica tvrtke. Najvažnija pitanja odnose se na to odgovara li predložena žica primjeni, jesu li dostupni potrebni zapisi o kvaliteti i mogu li uzorci i proizvodne serije dosljedno zadovoljiti dogovorenu specifikaciju.

Za pojedinosti o proizvodu upotrijebite službenu stranicu Huaying troslojne emajlirane žice kao početnu točku za tehničku raspravu.

9. Često postavljana pitanja

1. Koja je glavna svrha troslojne emajlirane žice?

Njegova primarna svrha je kombinirati vodljivu jezgru s višestrukim izolacijskim slojevima, pomažući električno odvajanje vodiča od susjednih zavoja i okolnih komponenti. Stvarna razina zaštite ovisi o konstrukciji žice, svojstvima materijala i provjerenim rezultatima ispitivanja.

2. Je li troslojna emajlirana žica isto što i trostruko izolirana žica?

Nije nužno. Pojmovi mogu opisivati ​​povezane proizvode, ali vodič, izolacijski materijali, način premazivanja i zahtjevi sukladnosti mogu se razlikovati. Uvijek potvrdite detaljnu konstrukciju i primjenjivi standard proizvoda prije nego što ih tretirate kao međusobno zamjenjive.

3. Koji čimbenici određuju električnu izvedbu žice?

Važni čimbenici uključuju materijal i dimenzije vodiča, električni otpor, debljinu izolacije, dielektričnu čvrstoću, temperaturnu ocjenu i dosljednost proizvodnje. Učinkovitost se mora ocijeniti korištenjem specifikacija i uvjeta ispitivanja relevantnih za predviđenu opremu.

4. Može li se troslojna emajlirana žica prilagoditi?

Prilagodba može biti moguća ovisno o mogućnostima proizvođača i proizvodnim zahtjevima. Kupci bi trebali dati ciljnu veličinu vodiča, gotovi promjer, zahtjeve za izolaciju, električne parametre i očekivanu količinu narudžbe kako bi se utvrdila izvedivost.

5. Kako kupci mogu provjeriti kvalitetu proizvoda prije nego što pošalju skupnu narudžbu?

Zatražite aktualnu listu tehničkih podataka, relevantne inspekcijske zapise i dostupnu dokumentaciju o sukladnosti. Gdje je to prikladno, procijenite uzorke putem provjera dimenzija, ispitivanja namota i električnih ispitivanja koja se provode u skladu sa zahtjevima aplikacije.

6. Koje podatke treba sadržavati u zahtjevu za ponudu?

Uključite potrebni model žice ili crtež, dimenzije vodiča, izolacijsku konstrukciju, ciljnu električnu izvedbu, primjenjive standarde, količinu narudžbe, odredište isporuke i sve zahtjeve za ispitivanje ili pakiranje. Kompletan zahtjev čini tehničku procjenu i ponudu učinkovitijom.

10. Zaključak

Troslojna emajlirana žica može podržati električne dizajne koji zahtijevaju pouzdanu izolaciju, dosljednu vodljivost i učinkovito namotavanje. Odabir pravog proizvoda zahtijeva pažljivu usporedbu dimenzija vodiča, konstrukcije izolacije, dielektričnih svojstava, toplinskih ograničenja i kvalitete proizvodnje. Potvrđivanjem ovih čimbenika prije proizvodnje, inženjeri i timovi za nabavu mogu smanjiti nepodudarnosti specifikacija i donijeti informiranije odluke o kupnji. Ako nabavljate izoliranu žicu za namotaje za transformatore, induktore ili druge električne primjene,kontaktirajte Huayingkako bismo razgovarali o vašim tehničkim zahtjevima, zatražili specifikacije proizvoda i istražili prikladno rješenje za vaš projekt.
